廣東電纜無鹵低煙電纜廠家解讀導線和電纜型號的選擇原則

導線和電纜的選擇根據其使用環境、工作條件等因素確定。戶外架空線路10KV及以上電壓等級一般采用裸導線，380V電壓等級一般采用絕緣導線。

1．常用架空線路導線型號及選擇

導線和電纜的選擇根據其使用環境、工作條件等因素確定。

戶外架空線路10KV及以上電壓等級一般采用裸導線，380V電壓等級一般采用絕緣導線。

裸導線常用的型號：

（1）鋁絞線（LJ）導電性能較好，重量輕，對風雨作用的抵抗力較強，但對化學腐蝕作用的抵抗力較差，多用于6~10kV的線路。

（2）鋼芯鋁絞線（LGJ）在機械強度要求較高的場合和35kV及以上的架空線路上多被采用。

（3）銅絞線（TJ）導電性能好，機械強度好，對風雨和化學腐蝕作用的抵抗力都較強，但價格較高。

2．常用電力電纜型號

電纜類別代號：

Z—油浸紙絕緣電力電纜       V—聚氯乙烯絕緣電力電纜

YJ—交聯聚乙烯絕緣電力電纜       X—橡膠絕緣電力電纜

材質代號：

L—鋁導體      LH—鋁合金導體      T—銅導體      TR—軟銅導體

內護套代號：

Q—鉛包      L—鋁包（現不生產）      V—聚氯乙烯護套

特征代號：

P—滴干式      D—不滴流式      F—分相鉛包式

外護層代號：

02—聚氯乙烯套      03—聚乙烯套      20—裸鋼帶鎧裝

30—裸細圓鋼絲鎧裝      40—裸粗圓鋼絲鎧裝

（2）常用型號及選擇原則

①塑料絕緣電力電纜

結構簡單，重量輕、抗酸堿、耐腐蝕，敷設安裝方便。

常用的有兩種：聚氯乙烯絕緣及護套電纜和交聯聚乙烯絕緣聚氯乙烯護套電纜。

②油浸紙絕緣電力電纜

該電力電纜使用普遍。他耐壓強度高，耐熱強度好，使用年限長。但不適用于高差較大的場合。

在垂直或高落差場合，用油浸紙滴干絕緣鉛包電力電纜。

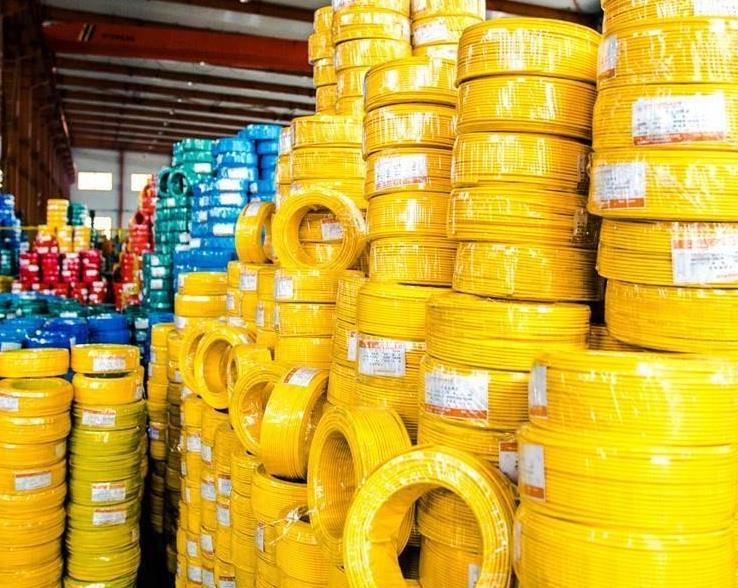

3．常用的絕緣導線型號選擇

塑料絕緣的絕緣性能良好，價格低，可節約橡膠和棉紗，在室內敷設時常用。

常用塑料絕緣線型號有：BLV（BV），BLVV（BVV），BVR。
